Motor khí nén vane

1. Motor khí nén vane là gì ?

Motor khí nén vane (hay còn gọi là motor khí nén dạng cánh gạt) là loại động cơ sử dụng khí nén để tạo ra chuyển động quay thông qua cơ cấu các cánh gạt trượt bên trong rotor. Khi khí nén đi vào, áp suất đẩy các cánh gạt mở ra và tạo mô-men xoắn quay trục động cơ.

Đây là giải pháp lý tưởng cho những ứng dụng yêu cầu tốc độ cao, an toàn trong môi trường dễ cháy nổ, không sử dụng điện và dễ kiểm soát mô-men.

2. Ứng dụng Motor khí nén vane

- Motor khí nén vane được ứng dụng mạnh mẽ trong các ngành công nghiệp đòi hỏi an toàn chống cháy nổ
cao.
- Thiết kế nhỏ gọn nhưng vô cùng mạnh mẽ với công suất có thể lên tới 9,5 HP.
- Dãy model rộng với rất nhiều loại công suất và kích thước khác nhau.

Công suất phổ biến

Ứng dụng tương ứng

0.1 – 0.3 HP

Thiết bị cầm tay, máy mài mini, khoan nhẹ

0.5 – 1.0 HP

Máy khoan hơi, máy đánh bóng, cơ cấu quay

1.5 – 2.0 HP

Dây chuyền sản xuất, máy chế biến, robot công nghiệp

3. Phân loại motor khí nén vane theo công suất HP

Động cơ motor khí nén vane Tonson có rất nhiều model:

Model

Công suất

Tốc độ không tải

Chiều quay

Ghi chú

V-2RA

0.5 HP

3000 – 4000 rpm

Reversible

Nhỏ gọn, ứng dụng cầm tay

V-3RA

1 HP

2500 – 3500 rpm

Reversible

Phổ biến trong công nghiệp

V-5RA

1.5 HP

2000 – 3000 rpm

Reversible

Lực xoắn lớn, tải trung bình

V-3RG

1 HP

~250 rpm (giảm tốc)

Reversible

Đã tích hợp hộp giảm tốc

Lưu ý:

Khi chọn motor khí nén vane, bạn nên cân nhắc kỹ:

- Yêu cầu công suất – mô-men xoắn – tốc độ

- Nguồn khí sẵn có (áp và lưu lượng)

- Điều kiện môi trường và không gian lắp đặt

Lời khuyên: Nếu chưa chắc chắn, nên gửi thông tin ứng dụng cho kỹ thuật để được tư vấn model phù hợp nhất, tránh lãng phí và hư hỏng.

4. Nguyên tắc chọn motor khí nén  vane:

4.1.  Xác định công suất phù hợp (HP/KW)

Dựa vào yêu cầu tải của ứng dụng (ví dụ: quay băng tải, mài, khoan…).

Công suất phổ biến của Tonson vane motor: từ 0.1 HP đến 3 HP.

Tránh chọn motor quá nhỏ (dễ quá tải) hoặc quá lớn (tốn khí nén, không kinh tế).

Ví dụ: Máy mài khí cỡ nhỏ → chọn khoảng 0.5 HP; băng tải nhỏ → chọn 0.9 – 1.5 HP.

4.2. Xác định tốc độ quay (RPM) và mô-men xoắn (Nm)

Các motor dạng vane có tốc độ từ 500 – 10.000 rpm.

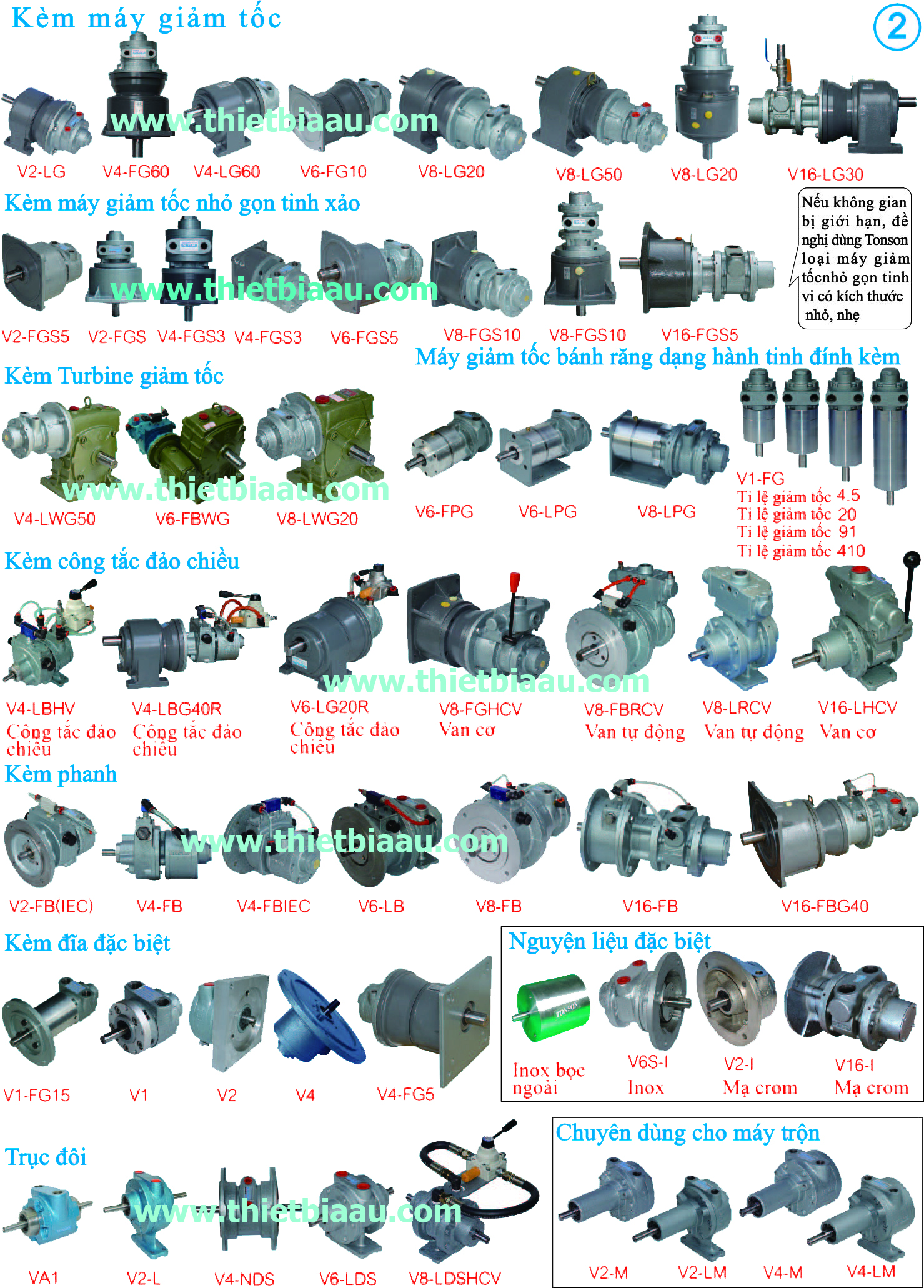

Nếu cần lực xoắn cao → chọn motor có mô-men lớn hoặc loại có hộp giảm tốc đi kèm.

Lưu ý: Tốc độ càng cao → mô-men xoắn càng thấp (và ngược lại).

4.3. Kiểu trục và kích thước trục

Chọn loại trục tròn, có then hoặc rãnh chốt phù hợp với cơ cấu truyền động.

Xác định đường kính và chiều dài trục để đảm bảo dễ lắp vào máy.

4.4. Chiều quay của motor

Tonson có loại 1 chiều (CW hoặc CCW) hoặc 2 chiều quay (reversible).

Ứng dụng yêu cầu đảo chiều thì chọn loại vane 2 chiều, có thêm bộ chuyển hướng khí.

4.5. Áp suất và lưu lượng khí nén sẵn có

Tonson thiết kế để chạy tốt ở áp suất tiêu chuẩn 6.3 bar (90 psi).

Kiểm tra hệ thống khí nén hiện có có đủ lưu lượng (L/phút) không, tránh sụt áp khi motor hoạt động.

4.6. Kiểu lắp và kích thước tổng thể

Chọn kiểu lắp: bích, chân đế hoặc dạng gắn trực tiếp.

Đo sẵn kích thước không gian lắp để chọn model phù hợp.

4.7. Môi trường làm việc

Nếu làm việc trong môi trường ẩm, bụi, dễ cháy nổ hoặc có hóa chất, nên chọn:

Motor có vỏ inox hoặc phủ chống ăn mòn

Có tiêu chuẩn chống bụi – chống nước (IP54/IP65)

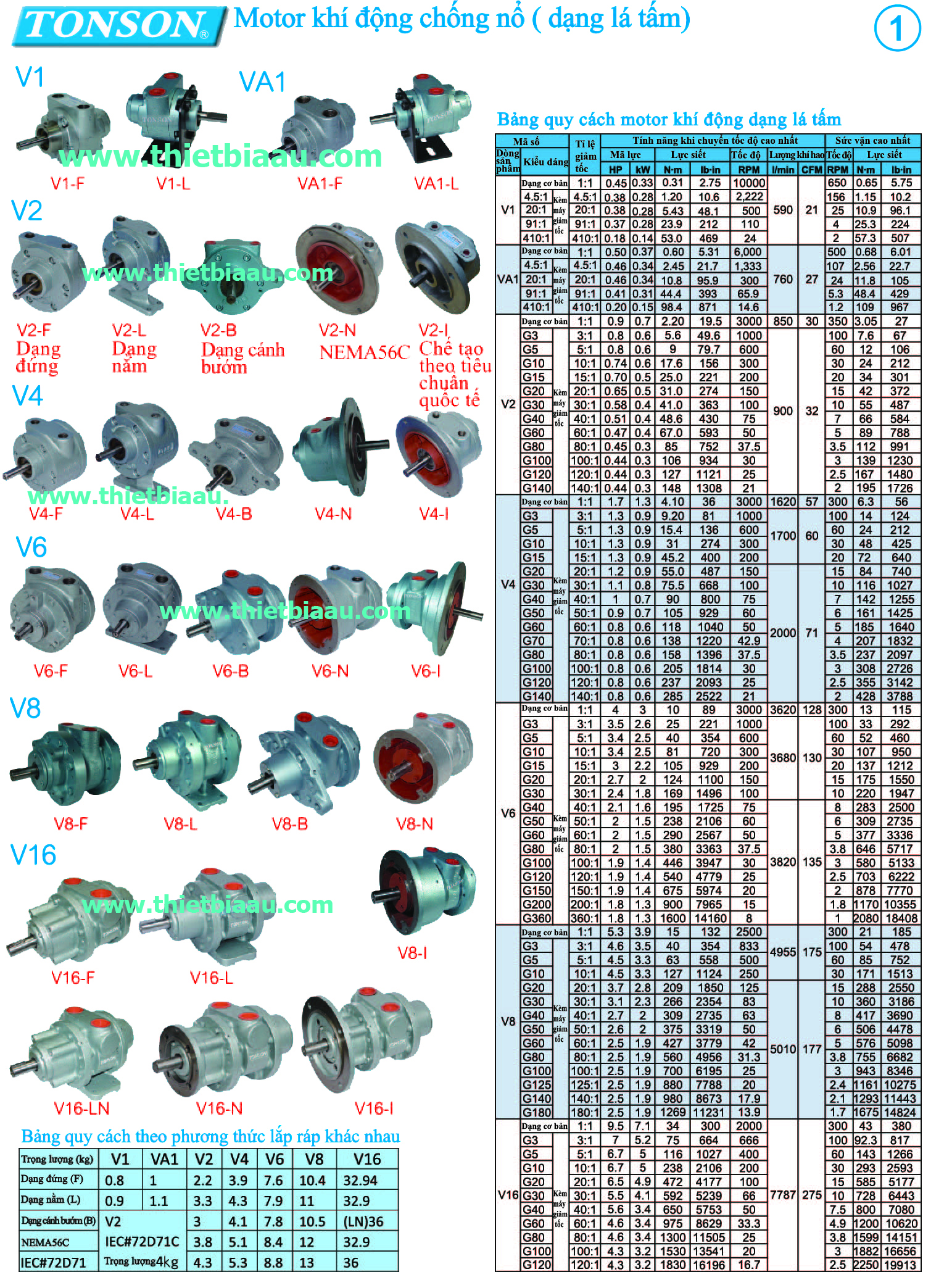

Catalog motor khí nén vane




5. Cấu tạo và nguyên lý hoạt động của motor khí nén vane

Motor khí nén vane có cấu tạo gồm:

- Vỏ ngoài (housing)

- Rotor (trục quay trung tâm)

- Các cánh gạt (vanes) nằm trong rãnh rotor

- Buồng nén khí

- Nguyên lý hoạt động: Khi khí nén được cấp vào, áp suất làm các cánh gạt mở ra và ép vào thành vỏ, tạo ra mô-men xoắn quay rotor. Tốc độ quay và mô-men phụ thuộc vào áp suất và lưu lượng khí.

Motor khí nén vane là giải pháp truyền động tối ưu cho các hệ thống công nghiệp hiện đại, giúp tiết kiệm chi phí, đảm bảo an toàn và duy trì hiệu suất hoạt động cao. Với thiết kế nhỏ gọn, linh hoạt và độ bền cao, đây là lựa chọn hàng đầu cho những môi trường cần động cơ mạnh mẽ nhưng không dùng điện.
