Máy nghiền đứng Á Âu

Trong ngành sơn nước, sơn dầu, mực in công nghiệp, việc kiểm soát độ mịn và độ phân tán của hạt màu là yếu tố then chốt để đảm bảo chất lượng thành phẩm. Và để làm được điều này, không thể thiếu một thiết bị chuyên dụng – máy nghiền bi đứng.

 Máy nghiền đứng Á Âu (Vertical Ball Mill) được thiết kế với kết cấu gọn, vận hành ổn định và khả năng nghiền sâu, giúp mang lại sản phẩm có độ mịn cao, phân tán đồng đều, phù hợp cho cả quy mô sản xuất vừa và lớn.

1. Máy nghiền đứng Á Âu là gì ?

Máy nghiền đứng Á Âu là thiết bị dùng để nghiền mịn các vật liệu dạng rắn hoặc bán rắn trong các ngành như sản xuất sơn, mực in, thuốc trừ sâu, hóa mỹ phẩm, và vật liệu nano. Khác với máy nghiền bi ngang, máy nghiền bi đứng có cấu trúc thẳng đứng, giúp tiết kiệm không gian và thuận tiện cho việc bảo trì.

2. Cấu tạo máy nghiền đứng Á Âu

- Máy nghiền đứng Á Âu thiết kế chuyên dụng cho việc nghiền sản xuất, nghiền màu, nghiền số lượng lớn

- Máy nghiền đứng Á Âu kết hợp hệ thống bơm tuần hoàn giúp mẽ nghiền nhanh và đạt độ mịn cao theo yêu cầu

- Máy nghiền bi đứng được ứng dụng trong nghiền tinh màu sơn, nghiền paste màu sơn...

Máy nghiền đứng Á Âu bao gồm các bộ phận sau:

2.1. Buồng nghiền hình trụ thẳng đứng, làm bằng inox:

Buồng nghiền được thiết kế dạng hình trụ thẳng đứng, giúp tối ưu hóa quá trình tuần hoàn và ma sát giữa bi nghiền và nguyên liệu. Toàn bộ buồng được chế tạo bằng inox chất lượng cao (thường là inox 304 hoặc 316), có khả năng chống ăn mòn, chịu mài mòn và dễ vệ sinh, đặc biệt phù hợp với các ngành yêu cầu cao về độ sạch như sơn, mực in,. Thiết kế kín và chắc chắn giúp đảm bảo an toàn khi vận hành và duy trì hiệu quả nghiền ổn định trong thời gian dài.

2.2. Trục nghiền gắn bi nghiền (bi thủy tinh, bi sứ, ):

Trục nghiền gắn bi nghiền là bộ phận trung tâm trong buồng nghiền của máy nghiền đứng Á Âu, đóng vai trò quan trọng trong quá trình nghiền mịn nguyên liệu.

Trục nghiền là một thanh trục thẳng đứng, được kết nối với motor truyền động ở phía trên hoặc dưới, làm cho trục quay với tốc độ cao.

Trên trục được gắn các cánh khuấy hoặc đĩa khuấy, tạo lực xoay và chuyển động hỗn loạn trong buồng nghiền.

Bi nghiền (có thể là bi thủy tinh, bi sứ, bi zirconia…) được đổ vào buồng nghiền cùng với nguyên liệu, và nhờ chuyển động quay của trục, các bi này va chạm, ma sát và nghiền mịn nguyên liệu.

2.3. Hệ thống làm mát vòng kín (bằng nước):

- Áo nước (Jacket cooling): Bao quanh thân buồng nghiền, là nơi nước làm mát tuần hoàn.

-  Bơm nước tuần hoàn: Đẩy nước đi theo vòng kín, không để nước bị thất thoát hoặc lẫn vào nguyên liệu.

- Bình chứa và bộ trao đổi nhiệt: Đảm bảo nước sau khi thu nhiệt sẽ được làm mát trở lại trước khi tuần hoàn tiếp.

- Cảm biến nhiệt độ (tùy chọn): Giúp giám sát và điều chỉnh nhiệt độ nước làm mát tự động.

2.4. Phễu cấp nguyên liệu và hệ thống van xả sản phẩm:

Phễu cấp nguyên liệu và hệ thống van xả sản phẩm là các bộ phận quan trọng trong máy nghiền đứng Á Âu, giúp kiểm soát và điều phối nguyên liệu vào và ra khỏi buồng nghiền một cách hiệu quả. Dưới đây là phân tích chi tiết về từng bộ phận:

•  Phễu cấp nguyên liệu

Chức năng: Phễu cấp nguyên liệu là bộ phận được sử dụng để nhập nguyên liệu vào máy nghiền. Nó giúp chứa và dẫn nguyên liệu vào buồng nghiền một cách ổn định, tránh hiện tượng tắc nghẽn hoặc tràn trong quá trình cấp liệu.

Cấu tạo: Phễu thường có đường ống dẫn liệu nối với buồng nghiền và được thiết kế có miệng rộng để dễ dàng chứa nguyên liệu dạng bột hoặc lỏng. Một số phễu được trang bị điều chỉnh tốc độ cấp liệu hoặc cảm biến cấp liệu tự động để kiểm soát lượng nguyên liệu nạp vào máy.

Vật liệu: Thường được làm từ inox hoặc các vật liệu chịu mài mòn, vì chúng phải chịu tác động của các nguyên liệu cứng hoặc ăn mòn.

•  Hệ thống van xả sản phẩm

Chức năng: Van xả sản phẩm là bộ phận có vai trò kiểm soát việc xả sản phẩm ra khỏi buồng nghiền sau khi nguyên liệu đã được nghiền mịn. Hệ thống này có thể được điều khiển tự động hoặc bằng tay để đảm bảo xả sản phẩm đúng thời gian và lượng định.

Cấu tạo: Van xả sản phẩm thường được thiết kế với cơ chế mở/đóng tự động hoặc bằng tay, giúp ngắt hoặc mở đường xả sản phẩm ra ngoài sau khi quá trình nghiền hoàn tất. Trong nhiều trường hợp, van có thể kết hợp với hệ thống lọc để ngăn chặn cặn hoặc vật liệu không đạt yêu cầu.

Vật liệu: Van xả thường được làm bằng inox hoặc thép không gỉ, để chịu được áp lực và đảm bảo độ bền trong môi trường có nguyên liệu mài mòn hoặc hóa chất ăn mòn.

2.5 Thông số Chính Máy nghiền đứng Á Âu AND-02

- Dung tích làm việc: Theo đơn đặt hàng ( tùy vào độ nhớt dung dịch nghiền )

- Nghiền bằng bi nghiền ( Thủy tinh hoặc bi sứ )

- Tốc độ nghiền: 0~1450 vòng/phút

- Sử dụng điệp áp 03 phase ( 380 volt )

3. Nguyên lý hoạt động của máy nghiền đứng Á Âu

- Nguyên liệu sơn hoặc mực in được đưa vào buồng nghiền.

- Trục nghiền quay tốc độ cao làm bi chuyển động hỗn loạn, tạo lực va đập và ma sát mạnh.

- Hạt màu, bột độn, chất tạo màu… được nghiền mịn và phân tán đồng đều trong dung dịch.

- Nhiệt sinh ra trong quá trình nghiền được làm mát liên tục bằng hệ thống giải nhiệt.

- Sau khi đạt độ mịn yêu cầu, sản phẩm được xả qua lưới lọc bi và đưa vào quy trình đóng gói.

Thông tin buồng nghiền và công suất máy nghiền đứng Á Âu Quý khách vui lòng liên hệ Á Âu

5. Ưu điểm vượt trội của máy nghiền đứng Á Âu sản xuất sơn, mực in

-  Độ mịn cao & ổn định: Hạt màu được nghiền đến kích thước micro hoặc nano, giúp tăng độ phủ, độ bám và màu sắc tươi đều.

- Tiết kiệm không gian: Thiết kế dạng đứng nhỏ gọn, dễ bố trí trong nhà xưởng có diện tích hạn chế.

-  Hoạt động liên tục, bền bỉ: Thiết bị hoạt động ổn định nhiều giờ liền mà không gây quá nhiệt, nhờ hệ thống làm mát hiệu quả.

- Dễ vận hành – dễ vệ sinh: Các bộ phận tháo lắp đơn giản, thuận tiện cho việc thay đổi mẻ nghiền và vệ sinh máy.

6. Ứng dụng thực tế của máy nghiền đứng Á Âu

Máy nghiền đứng Á Âu được sử dụng rộng rãi trong các dây chuyền:

- Sản xuất sơn nước, sơn dầu, sơn công nghiệp (PU, Epoxy, Acrylic…)

- Sản xuất mực in: Mực in offset, mực in flexo, mực in ống đồng, mực UV…

- Sản xuất màu công nghiệp: Chất tạo màu, bột màu, pigment phân tán.

- Sản phẩm có độ nhớt vừa đến cao: Nhờ khả năng nghiền linh hoạt với nhiều loại bi và tốc độ khác nhau.

Hình ảnh bàn giao máy nghiền bi đứng Á Âu:

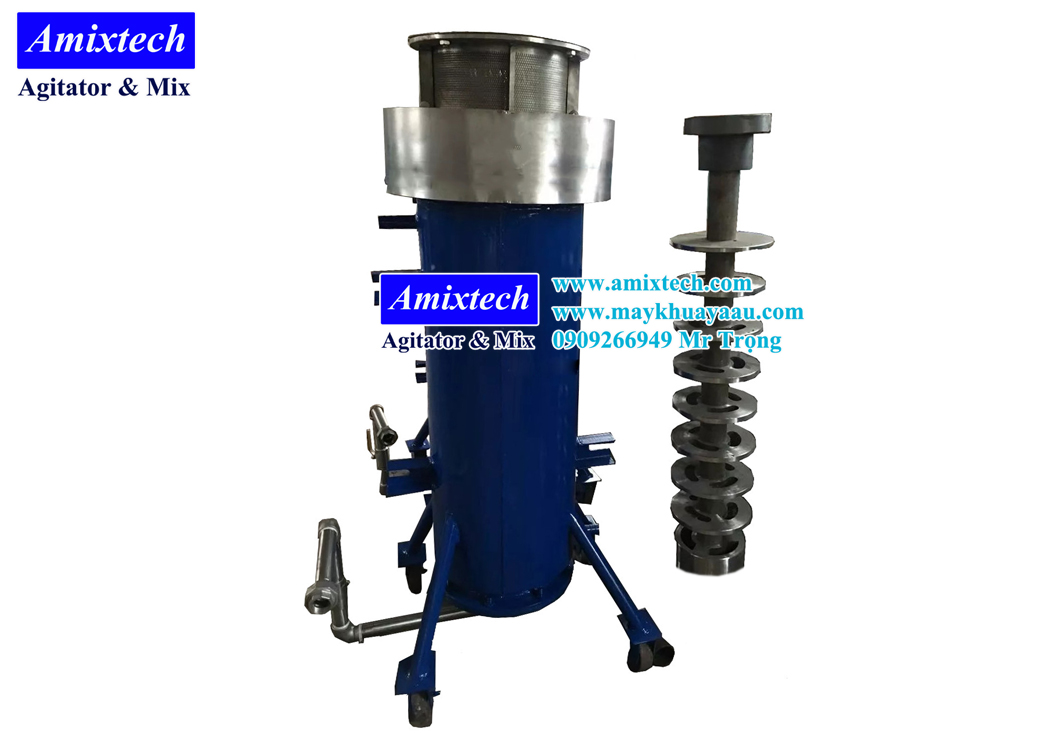

Máy nghiền bi đứng, nghiền sơn

Máy nghiền sơn, nghiền đứng Á Âu

Video giới thiệu nhà máy sản xuấy máy khuấy, máy nghiền, tank khuấy tank chứa,....Á Âu

7. Lý do nên đầu tư máy nghiền đứng Á Âu cho xưởng sơn, mực in

- Tăng chất lượng màu sắc và độ ổn định sản phẩm

- Tối ưu hóa quy trình sản xuất – giảm nhân công

- Rút ngắn thời gian nghiền – tiết kiệm điện và chi phí

- Thiết kế phù hợp cả xưởng mới và dây chuyền nâng cấp

Nếu bạn đang tìm kiếm một thiết bị nghiền mịn hiệu quả, vận hành ổn định, tiết kiệm năng lượng và phù hợp cho các ngành như sơn, mực in, hóa chất, thì máy nghiền đứng Á Âu chính là lựa chọn hoàn hảo.

Để biết chi tiết thông số sản phẩm, cấu tạo máy nghiền, motor, cánh,...giá cả thiết bị. Quý khách vui lòng liên hệ Á Âu để được nhận thông tin và bản chào giá tốt nhất.

--------------------------------------------------------------------------
